| 螺旋板式換熱器 |

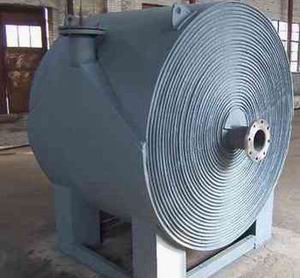

螺旋板式換熱器是一種高效換熱器設備,適用汽－汽、汽－液、液－液，對液傳熱。它適用于化學、石油、溶劑、醫藥、食品、輕工、紡織、冶金、軋鋼、焦化等行業。按 結構形式可分為 不可拆式（Ⅰ型）螺旋板式及可拆式（Ⅱ型、Ⅲ型）螺旋 板式換熱器。
螺旋板式換熱器通過多年實踐使用證明，確是一種高效換熱設備，它適用于化學、石油、溶劑、醫藥、食品、輕工、紡織、冶金、軋鋼、焦化等行業中應用。換熱器吸取當代國際先進技術，經獨特的優化設計制造的液-液、汽-水熱交換器。產品結構工藝按瑞典“阿爾法拉代”公司標準，螺旋板端面采用折邊氬弧焊，“頂距柱”專用工藝為電容蓄電接觸器，提高了內在和外表的質量得到“寶鋼”認可，能取代進口。
不可拆式螺旋板換熱器是按-機部標準JB/TQ724-89不可拆式螺旋板式換熱器形式，基本參數與尺寸的規定而進行設計的，它具備制造簡單，成本低，體積小和傳熱性能好等優點，但也有它的不足之處，例如不能進行機械清洗，壞了不易檢修等，選用者應根據工程的實際情況選取具體的設備使之最為有效。
結構及性能
1、本設備適用于：液-液，氣-氣，氣-液對流傳熱可用于蒸汽冷凝和液體蒸發傳熱，化工，石油，醫藥，機械，電力，輕工和紡織等工業部門均可選用。
2、本設備由兩張鋼板卷制而成，形成了兩個均勻的螺旋通道，兩種傳熱截止可進行全逆流流動，適用小溫差傳熱，便于回收低溫?zé)嵩床⒖蓽?zhǔn)確地控制出口溫度。
3、在殼體上的接管是切向結構，局部阻力小，螺旋通道的曲率是均勻的，流體在設備內流動沒有大的換向，總的阻力小，因而可提高設計流速使之具備較高的傳熱能力。
4、螺旋通道的端面是焊接密封的，密封性能好，結構可靠。
5、不易檢修，尤其是內部板出現問題時極難修理，有些廠把設備兩端焊縫全部車掉，重新將板展平補焊后再卷制，這樣做消耗的工時太大，因選用螺旋板式換熱器防腐是十分重要的。
6、不能進行機械清洗，生產實踐證明，螺旋板換熱器與一般列管式換熱器相比是不容易堵塞的，尤其是泥沙、小貝殼等懸浮顆粒雜質不易在螺旋通道內沉積，分析其原因；一是因?yàn)樗菃瓮ǖ离s質在通道內的沉積一形成周轉的流還就會提高至把它沖掉，二事故因?yàn)槁菪ǖ纼?nèi)沒有死角，雜質容易被沖出。
7、因?yàn)槁菪ǖ纼?nèi)有定距柱支撐通道間距，甩以不得有纖維狀雜質（棉紗，草棍，樹葉等）進入換熱器內部。
8、嚴格控制冷卻水出口溫度在結垢溫度以下。
9、常用的清洗方法是用蒸汽吹凈或堿洗，蒸汽吹入要向接管，把雜質從設備內吹出，很多使用廠認為這是行之有效的方法。
可拆式（Ⅱ型、Ⅲ型）螺旋板式換熱器
結構原理與不可拆式換熱器基本相同，但其中通道可拆開清洗，兩端加封頭密封。特別適用有粘性、有沉淀液體的液與液交換，以及氣一液，蒸汽冷凝。由于可拆式換熱器需增添封頭、法蘭等部件，設備成本比不可拆式換熱器稍大。
基本參數
螺旋板式換熱器的公稱壓力PN規定為0.6、1、1.6、2.5Mpa（即原6、10、16、25kg/cm2）（系指單通道隨的******工作壓力）試驗壓力為工作壓力的1.25倍。
螺旋板式換熱器與介質接觸部分的材質，碳素鋼為Q235A、Q235AF，不銹鋼酸鋼為SUS321、SUS304。其它材質可根據用戶要求選定。
允許工作溫度：碳素鋼的t=0～+350℃，不銹鋼酸鋼的t=-40～500℃，升溫降壓范圍按壓力容器的有關規定。選用本設備時，應通過洽當?shù)墓に囉?jì)算，使設備通道內的流體達到湍流狀態。（一般液體流速1m/Sec氣體流速10m/Sec）。
單臺設備不能滿足使用要求，可以多臺組合使用，但組合時必須符合下列規定：
并聯組合，串聯組合：設備和通道間距相同?；旌辖M合：一個通道并聯，一個通道串聯。
不銹耐酸鋼制PN0.6、1.6MPa不可拆式（Ⅰ型）螺旋板換熱器。
|
公稱換熱面積m2
|
通道間距mm
|
計算
換熱面積
m2
|
流 速
1m/ces時
處理量m3/h
|
接管公稱直徑
|
型 號
|
重量
|
I 6B型
|
I 16B型
|
1
|
6
|
1.0
|
3.89
|
40
|
I 6,I 16B1-0.2/300-6
|
44
|
50
|
2
|
6
|
2.1
|
3.89
|
40
|
I 6,I 16B2-0.2/400-6
|
78
|
85
|
4
|
6
|
4.4
|
8.2
|
50
|
I 6,I 16B4-0.4/400-6
|
131
|
135
|
10
|
4.5
|
17.3
|
80
|
I 6,I 16B4-0.5/450-10
|
129
|
133
|
10
|
4.8
|
13.7
|
70
|
I 6,I 16B4-0.4/500-10
|
161
|
205
|
8
|
6
|
7.3
|
8.21
|
50
|
I 6,I 16B8-0.4/500-6
|
212
|
215
|
10
|
7.85
|
17.3
|
80
|
I 6,I 16B8-0.5/550-10
|
235
|
273
|
10
|
7.3
|
20.90
|
80
|
I 6,I 16B8-0.6/500-10
|
237
|
275
|
10
|
6
|
11.1
|
8.21
|
50
|
I 6,I 16B10-0.4/600-6
|
295
|
355
|
10
|
11.5
|
17.3
|
80
|
I 6,I 16B10-0.5/650-10
|
315
|
405
|
10
|
11.2
|
20.90
|
80
|
I 6,I 16B10-0.6/600-10
|
305
|
395
|
15
|
6
|
16.9
|
12.54
|
70
|
I 6,I 16B15-0.6/600-6
|
415
|
490
|
10
|
14.72
|
17.3
|
80
|
I 6,I 16B15-0.5/760-10
|
405
|
575
|
10
|
15.0
|
28.1
|
80
|
I 6,I 16B15-0.8/600-10
|
400
|
570
|
14
|
15.6
|
39.3
|
100
|
I 6,I 16B15-0.8/700-14
|
505
|
680
|
20
|
6
|
21.7
|
8.21
|
50
|
I 6,I 16B20-0.4/800-6
|
540
|
710
|
10
|
21.0
|
20.90
|
80
|
I 6,I 16B20-0.6/800-10
|
555
|
735
|
14
|
20.9
|
39.30
|
100
|
I 6,I 16B20-0.8/800-14
|
660
|
830
|
25
|
10
|
26.6
|
29.90
|
80
|
I 6,I 16B25-0.6/900-10
|
610
|
950
|
14
|
26.9
|
39.20
|
100
|
I 6,I 16B25-0.8/900-14
|
720
|
1060
|
30
|
10
|
28.2
|
28.10
|
100
|
I 6,I 16B30-0.8/800-14
|
750
|
1180
|
14
|
32.2
|
39.20
|
100
|
I 6,I 16B30-0.8/1000-14
|
980
|
1370
|
40
|
10
|
45.4
|
35.30
|
100
|
I 6,I 16B40-1.0/900-10
|
1130
|
1515
|
14
|
40.2
|
19.4
|
125
|
I 6,I 16B40-1.0/1000-14
|
1200
|
1630
|
50
|
10
|
53.9
|
35.3
|
100
|
I 6,I 16B50-1.0/1000-14
|
1360
|
1755
|
60
|
10
|
61.05
|
35.3
|
100
|
I 6,I 16B60-1.0/1100-10
|
1920
|
2112
|
14
|
60.08
|
49.40
|
125
|
I 6,I 16B60-1.0/1200-14
|
2000
|
2200
|
80
|
10
|
81.83
|
35.3
|
100
|
I 6,I 16B80-1.0/1200-10
|
2560
|
2816
|
14
|
80.9
|
49.40
|
125
|
I 6,I 16B80-1.0/1400-14
|
2667
|
1934
|
100
|
10
|
101.9
|
35.3
|
100
|
I 6,I 16B100-1.0/1300-10
|
3200
|
3520
|
14
|
100.06
|
49.40
|
125
|
I 6,I 16B100-1.0/1500-14
|
3333
|
3666
|
120
|
10
|
115.5
|
35.3
|
100
|
I 6,I 16B120-1.0/1500-10
|
3870
|
4257
|
14
|
119.0
|
49.40
|
125
|
I 6,I 16B120-1.0/1700-14
|
4020
|
4422
|
130
|
14
|
128.80
|
49.4
|
125
|
I 6,I 16B130-1.0/1750-14
|
4241
|
4665
|
18
|
129.09
|
63.5
|
150
|
I 6,I 16B130-1.0/1967-18
|
4462
|
4908
|
150
|
14
|
148.1
|
49.4
|
125
|
I 6,I 16B150-1.0/1890-14
|
4702
|
5172
|
18
|
148.2
|
63.5
|
150
|
I 6,I 16B150-1.0/2010-18
|
4962
|
5458
|
